產品描述
參數
1、產品用途及主要特點
1.1 QJX 系列下吸式潛水電泵是奧特泵業最新研制、開發的新型提水機械，廣泛用于河流、湖泊取水，礦山給排水，城鎮自來水系統新建或改造及各種區域性二次供水系統。
1.2 QJX 系列下吸式潛水電泵采用一體化設計，整體結構好，安裝維護簡便，機械效率高，節能效果明顯，運行成本低。
1.3 QJX 系列下吸式潛水電泵流量范圍20-2500m³/h，水泵部分為分段多級，揚程范圍17-300m，基本參數選取范圍廣泛，能充分滿足使用要求。
1.4 電機采用動態水套冷卻結構，散熱條件好，能有效延長電機使用壽命。
1.5 不需要建造二次加壓泵房和固定式起吊設備，大幅度減免了供水系統建設(或改造)中的土建和配套設備的投資。
1.6 設備潛水運行，沒有運行噪音和漏水漏油現象，不對環境造成任何污染，且便于隱蔽、便于和諧周邊景觀。
2、產品結構說明
2.1QJX 系列下吸式潛水電泵是由潛水泵、潛水電機、散熱套筒、輸水短管、泵座和附件組成，水泵、電機的全部支承均為水潤滑滑動軸承，特別適用前述使用環境且工作能力強。
2.2 潛水電機內部充水，外部為動態冷卻水套，熱傳遞效率高，散熱效果好，可有效延長電機維護周期和使用壽命。
2.3 水泵部分為分段多級型式，適用揚程17-300m，使用環境廣泛;葉輪、導殼的過流部分為離心式，水力效率高，流量范圍20-2500m3/h。
2.4 電泵最下端為吸水部分，且潛水運行，避免了因進水部分漏氣造成電泵不能上水和正常工作的常見故障，簡化了安裝工藝，降低了安裝成本，同時簡化了電泵啟動、運行的工藝操作規程。
3、使用條件
3.1 使用電壓380V(偏差不超過±5%)，頻率50HZ(偏差不超過±1%)的三相交流電源。
3.2 電機內腔必須充滿蒸餾水(或潔凈清水)。
3.3 下吸泵完全潛入水中。
3.4 水溫不高于20℃。
3.5 水中固體顆粒含量按重量比不得大于0.01%。
3.6 水中酸堿度PH 值為6.5-8.5。
3.7 水中硫化氫的含量不大于1.5mg/L。
3.8 水中氯離子的含量不大于400mg/L。
4、技術規范

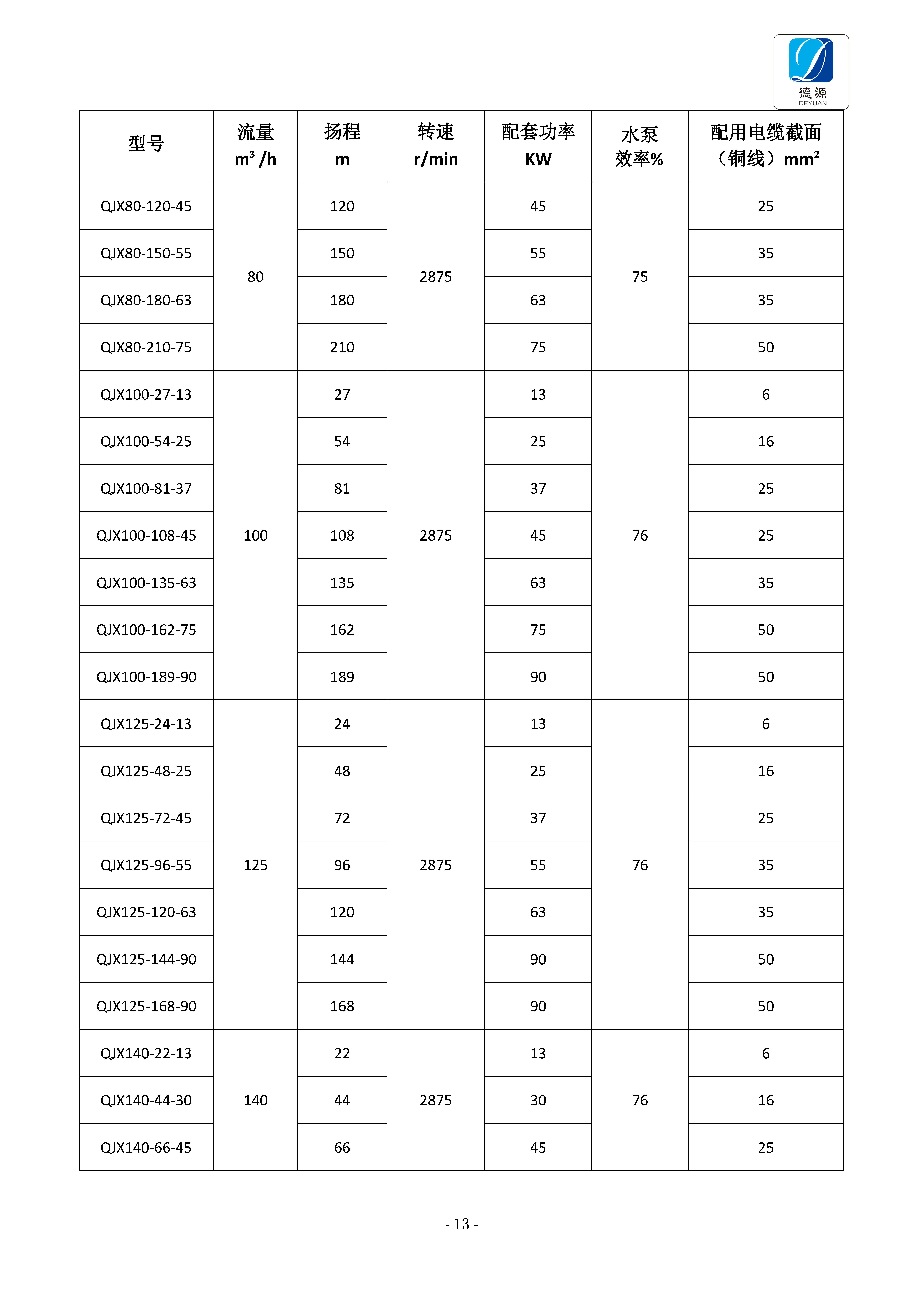

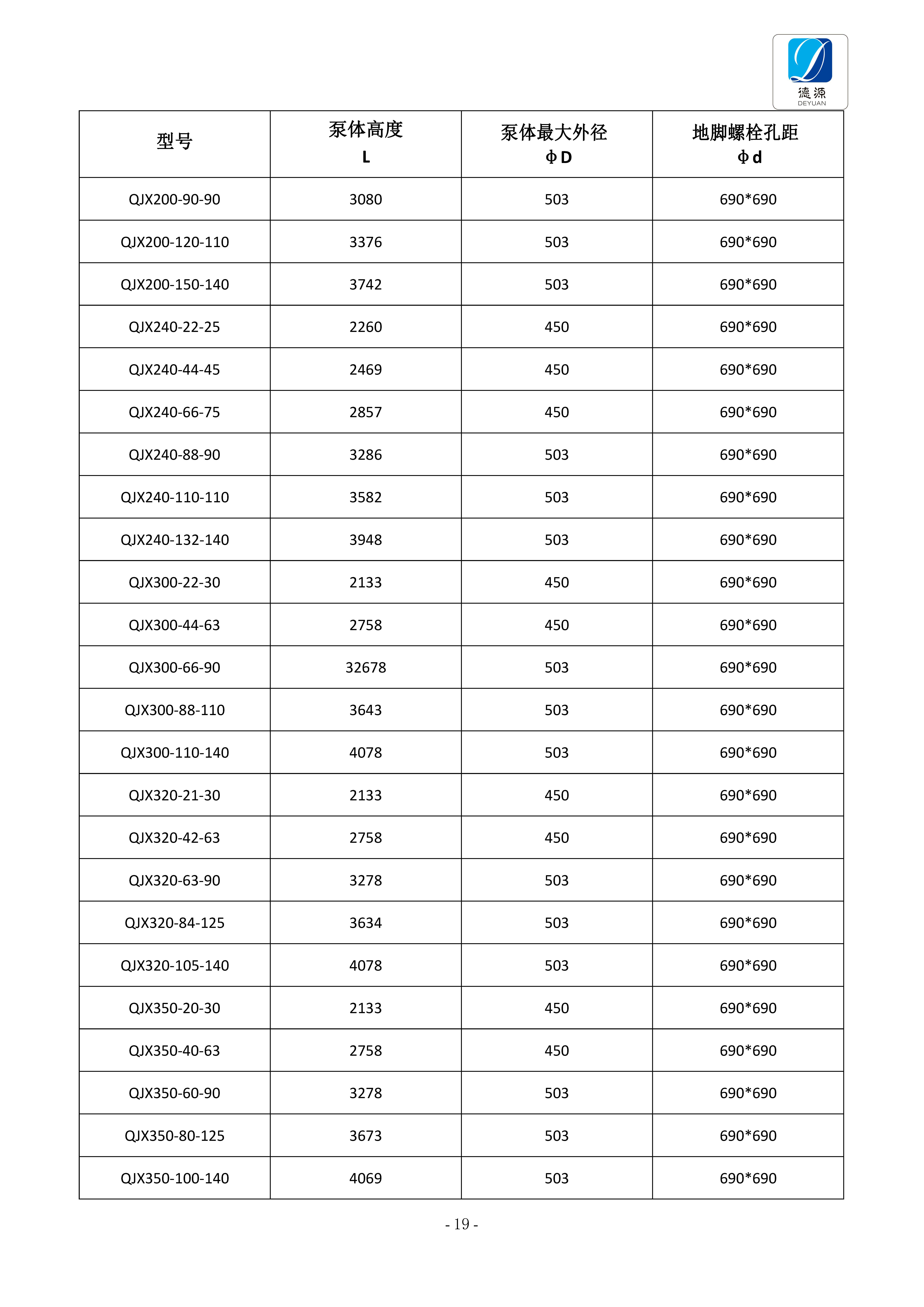

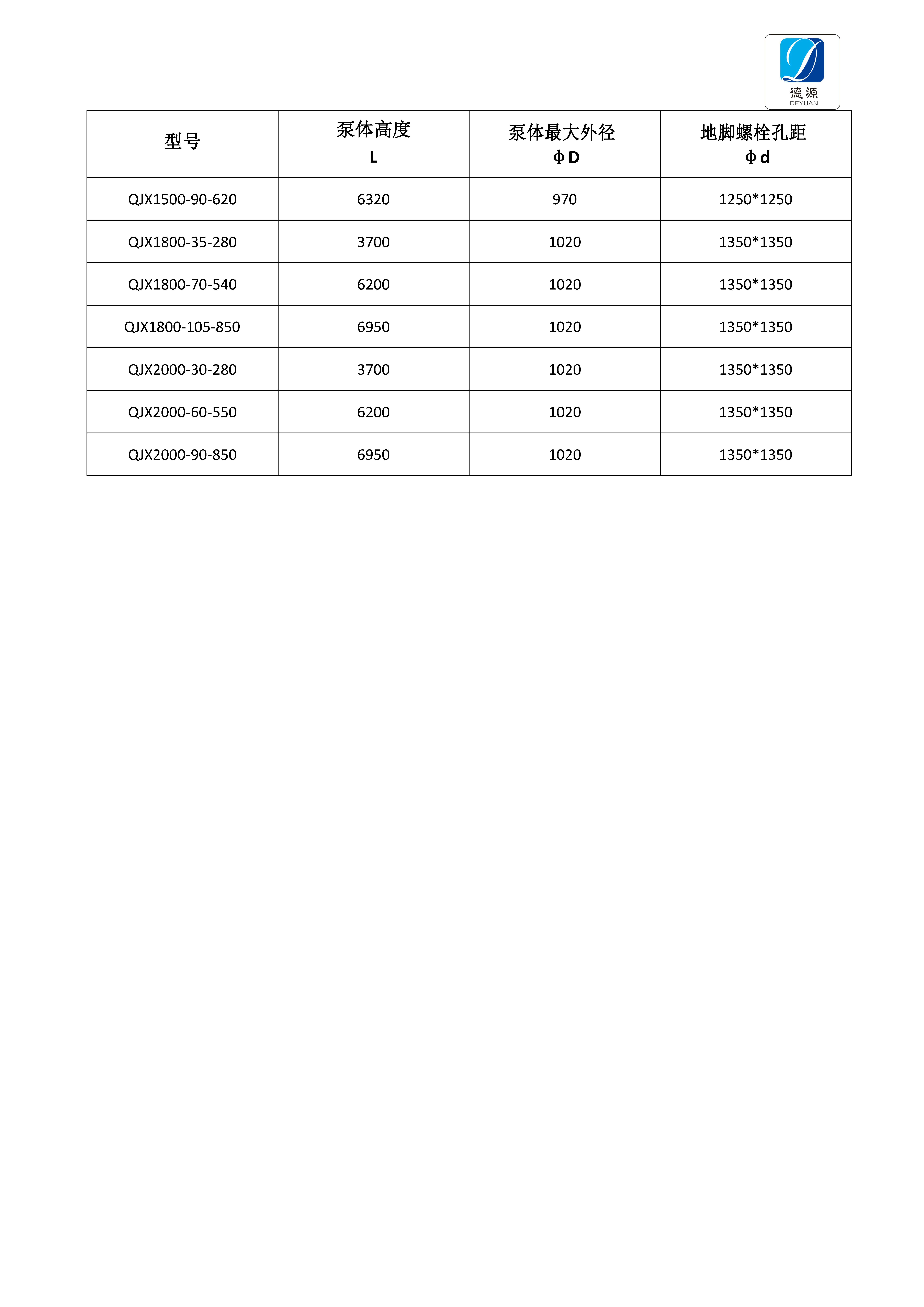

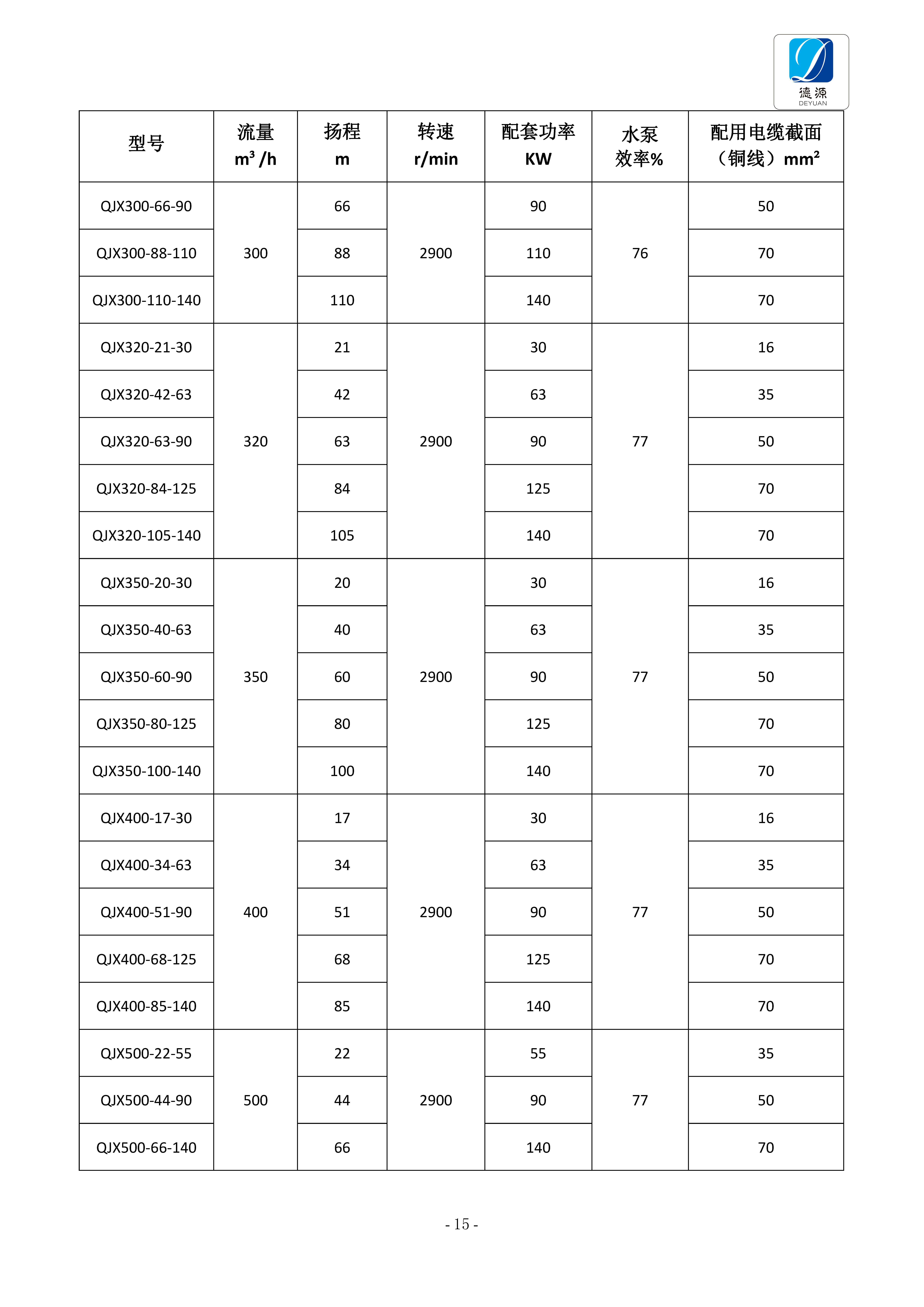

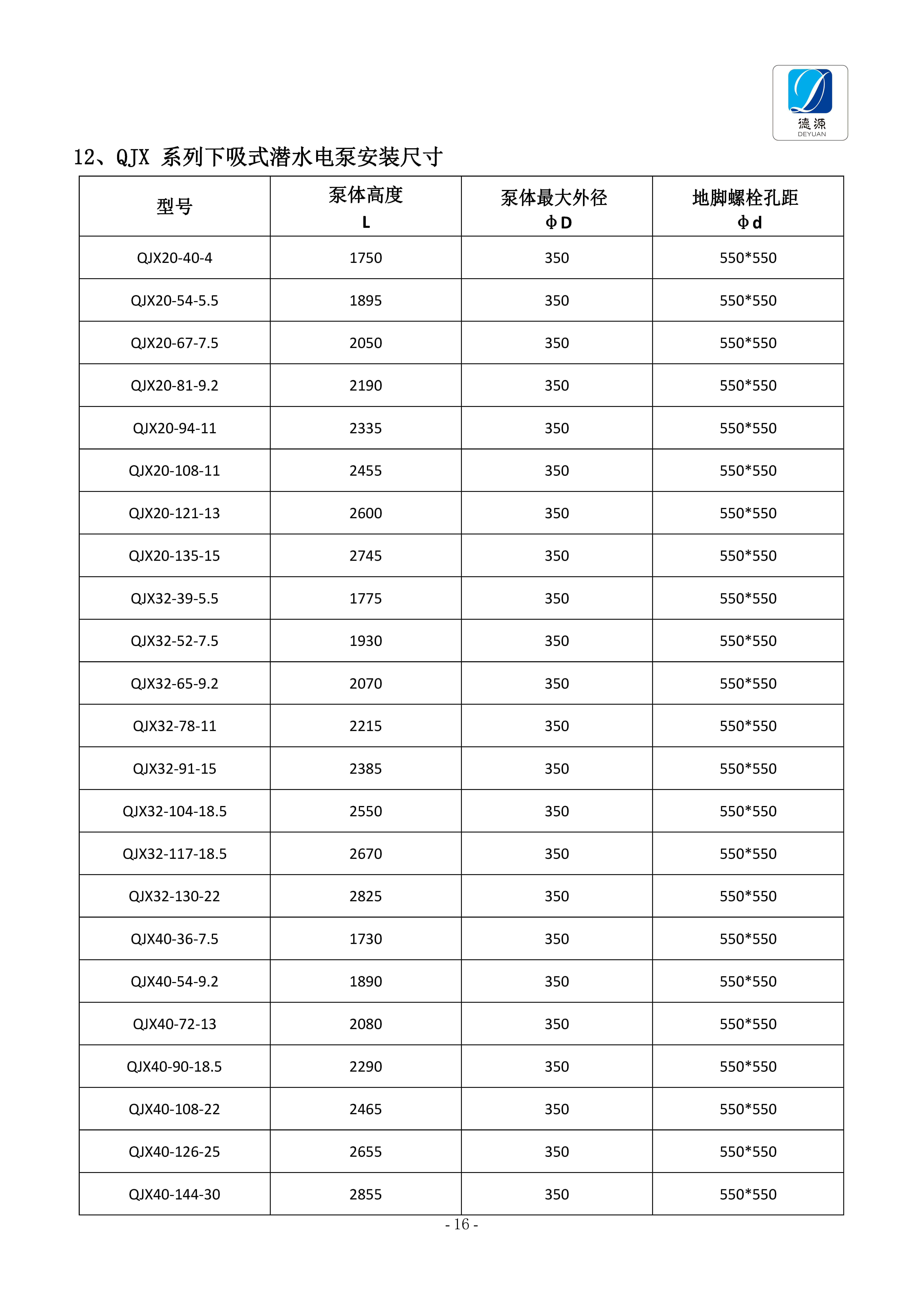

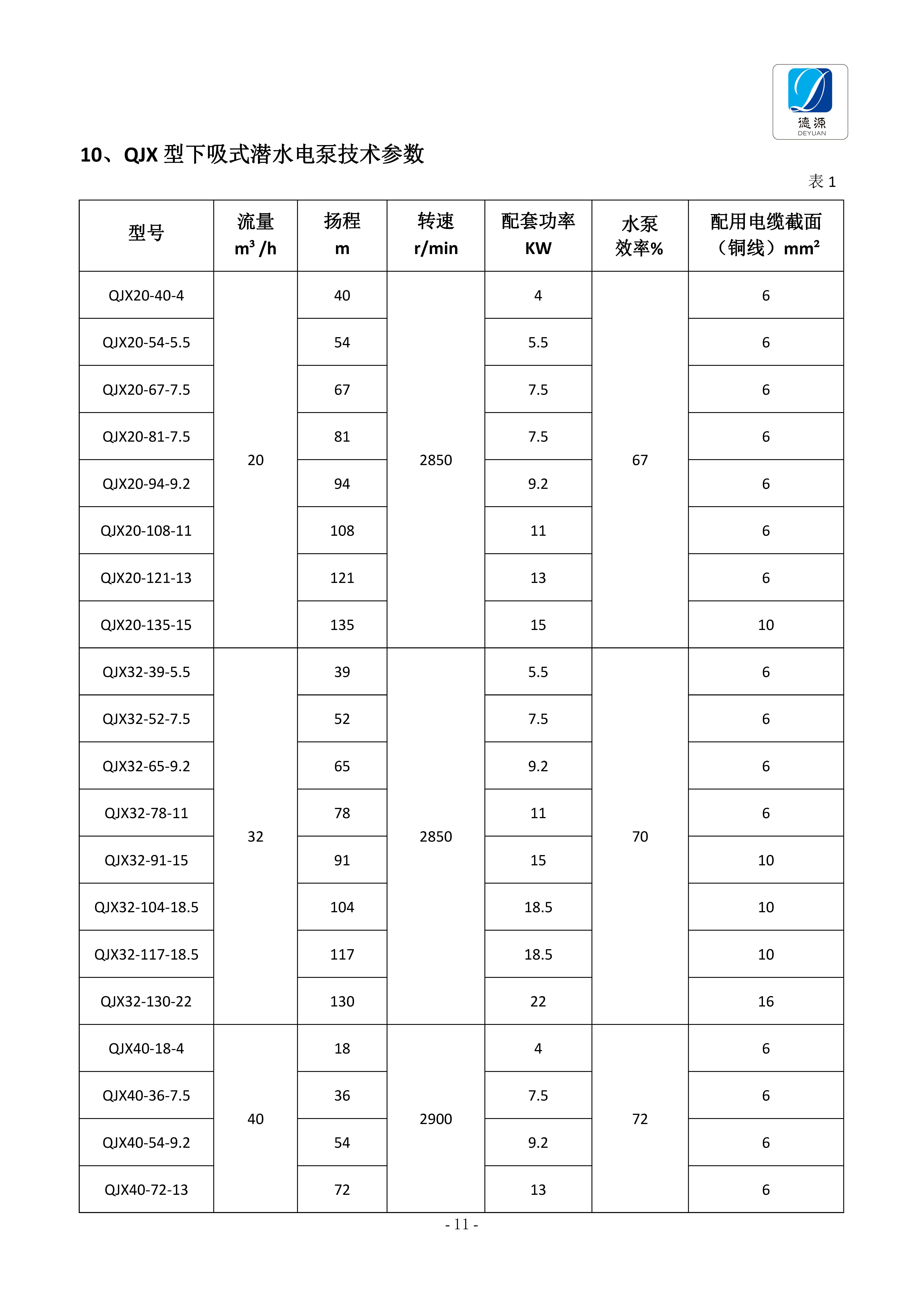

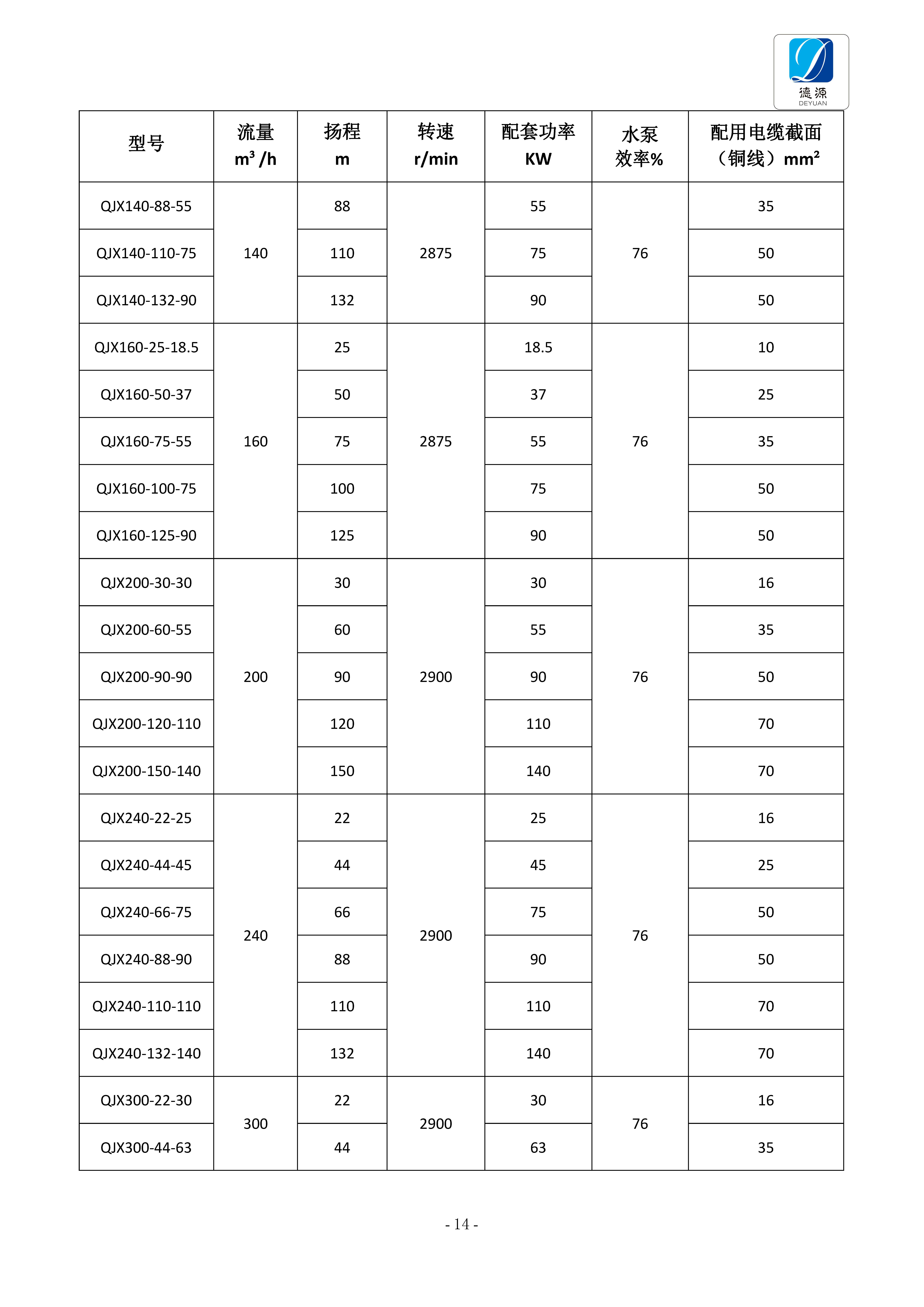

4.1 QJX 系列下吸式潛水泵為潛水運行，吸入端在機組下端，規格型號見附表4.2。
4.2 型號說明
QJX 80 - 80 - 30
功率：30kW
揚程：80m
流量：80m/h
下吸式潛水電泵
4.3 下吸式潛水電泵配套電機為潛水式三相交流異步電動機，額定電壓380V、660V、1140V、3000V、6000V、10000V，額定頻率50HZ、60HZ，同步轉速3000r/min 1450r/min，工作方式為連續工作制。
5、結構說明
QJX 系列下吸式潛水電泵由泵工作部分、潛水電機、散熱套筒、出水段、泵座、電纜、閥門、控制柜等組成，泵與電機由連接法蘭、聯軸器連接，潛水運行。
5.1 泵工作部分由葉輪、導殼、泵軸、錐套、導軸承、進水過濾底座等組成。

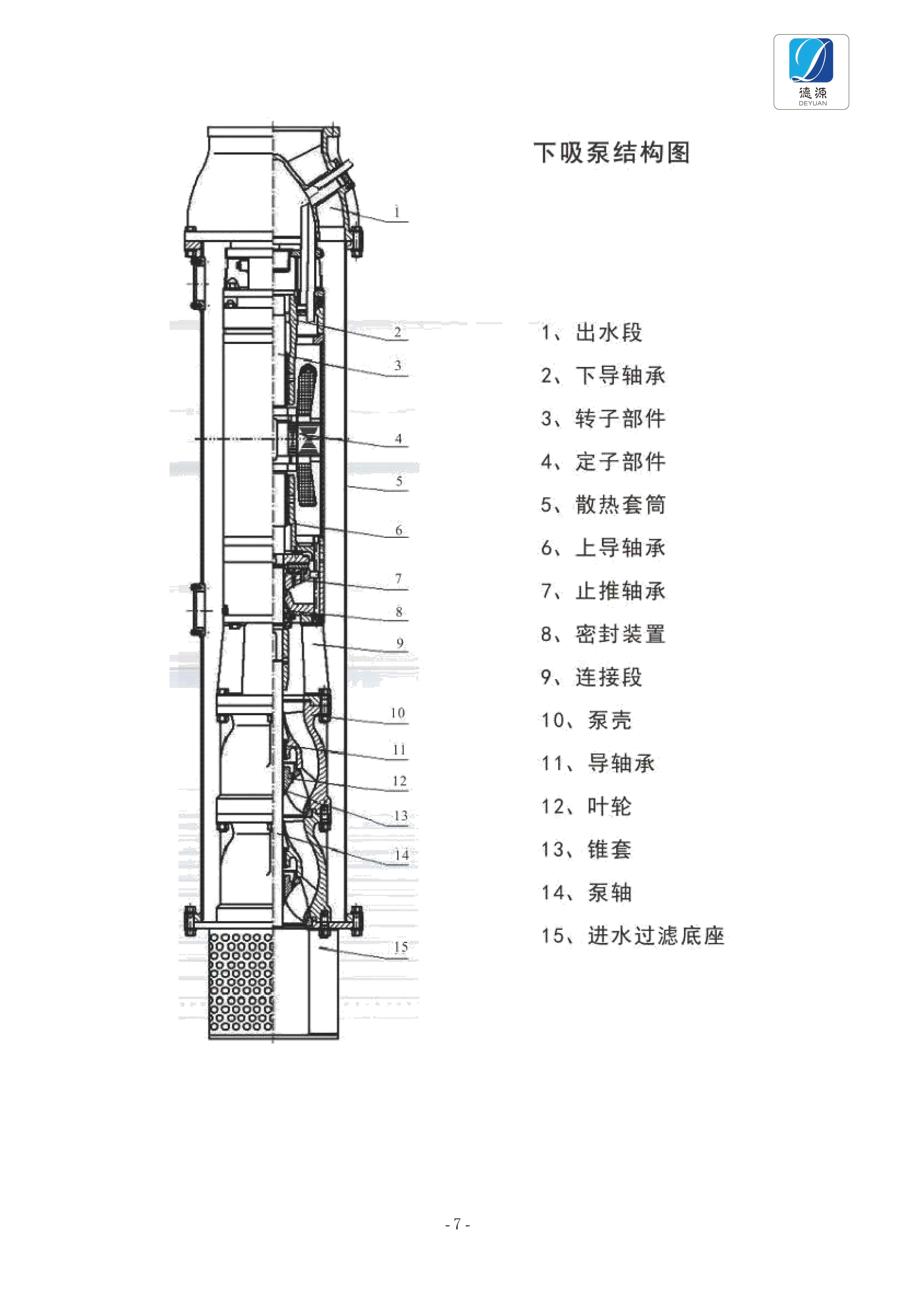

5.2 潛水電機由定子部件、轉子部件、上導軸承、下導軸承、止推軸承、連接部分、密封裝置等組成。(見結構圖)
5.3 散熱套筒具有輸水、電機冷卻兩種功能。
6、安裝與運行
6.1 安裝前打開電機放氣螺栓和注水螺栓，將電機內腔充滿蒸餾水(或潔凈水)，然后旋
緊放氣和注水螺栓，檢查電機充水狀態下的定子繞組絕緣(用500V 搖表測量)，絕緣值不應
低于500MΩ。
6.2 將引出電纜浸水6 小時后，檢查引出電纜浸水狀態下的絕緣強度(用500V 搖表測
量)絕緣值不應低于500MΩ。
6.3 安裝過程中應保證：密封面和密封墊片的清潔，并旋緊連接螺栓，保證密封部分的密
封強度。
6.4 電源為380V、660V、1140V、3000V、6000V、10000V，額定頻率50HZ、60HZ 三相電
源，啟動方式可以采用減壓?jiǎn)?dòng)、軟啟動器軟啟動和變頻控制軟啟動，低于15kW 的電機，
在電源條件允許的前提下可以采用直接啟動。
6.5 啟動前應將管道出口的閥門關至行程的3/4 處，電泵正常啟動后，再將出口閥門調
至適當位置，使電泵進入正常工作狀態。
6.6 電泵每次開機前和停機后，應測量其定子繞阻冷態電阻值和熱態電阻值，以觀察電機
定子繞阻絕緣變化情況，使電機在正常情況下啟動和運行。
6.7 電泵應在設計工況點或允許工況范圍內運行，此時電泵效率最高，軸向力適中，電泵
運行經濟可靠。

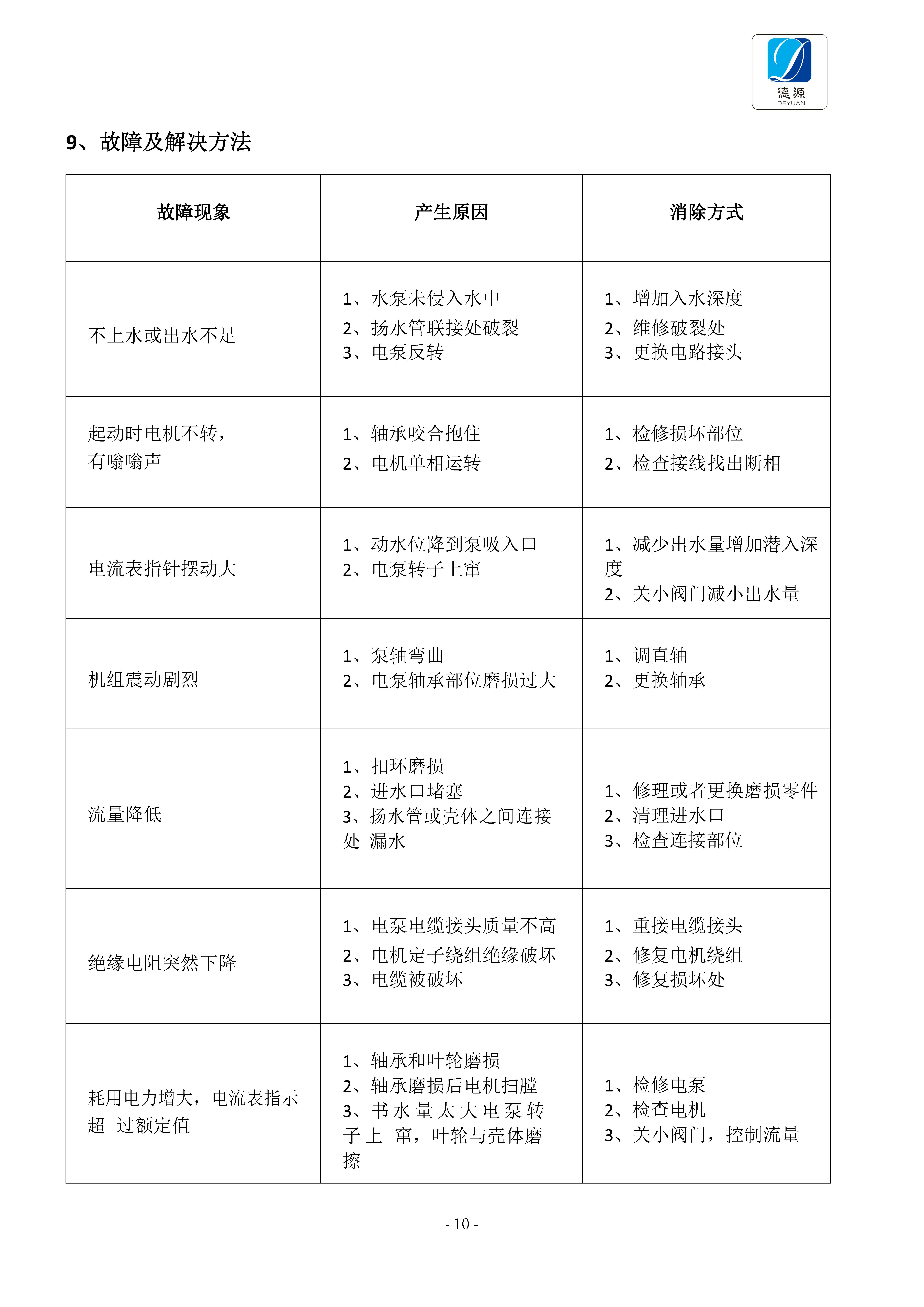

6.8 運行中，應經常檢查電泵的工作狀態有無異常，如有下列情況，應立即停機，進行檢
查。
a.泵的工作狀態(流量與揚程)沒有改變，電壓為額定電壓，但電流超過額定電流值時。
b.電泵有明顯振動、噪音，其出口壓力同步擺動時。
c.電機熱態絕緣電阻低于0.5MΩ時。
d.網路電壓渡動值超過額定電壓±5%時。
e.流量出現明顯不足時。
7、使用與維護
7.1 經常、隨時觀察電泵的運行狀況，定期檢查電泵運行時的電流、流量、揚程等工況值
且做好記錄。
7.2 電泵應定期檢查(一年一次)且做好檢修記錄。
7.3 使用中嚴格控制電泵短時間內的起、停次數，每次停機與啟動的時間間隔不少于20
- 9 -
分鐘。
7.4 電泵的運行工況主要與設計工況點吻合，至少不應超出允許使用范圍。
7.5 電泵儲存時應放凈內部充水，表面擦干，有條件的可用空壓機將電泵內腔吹干立存放
于干燥、無化學腐蝕、常溫的地方(冬李存放時不得低于0℃)。
7.6 存放、運輸、安裝時應注意引出電纜的保護，不得有破損和各種劃傷。
8、電纜接頭的絕緣處理
8.1 先將電纜銅芯氧化物等清除干凈，然后把電機引出電纜線芯與配帶電纜線芯插接在一
起，用裸銅線綁扎牢固、再進行搪焊接處理(接頭尺寸見圖)。
8.2 接頭部位在進行絕緣處理前，應進行如下處理：
(1) 清理焊接部位的焊渣，銼去尖角，毛刺。
(2) 用汽油或酒精擦洗焊接表面及附近的絕緣表層，自然涼干。
8.3 絕緣處理方法：
(1)底層用高壓自粘性橡膠膠帶半疊包扎不低于四層，每層逐漸向外延伸。包扎時須把
膠帶拉伸200%，包扎必須牢固扎實。
(2)外層用聚氯乙烯帶半疊包扎不低于三層，包扎時拉素膠帶，包扎必須牢固扎實。

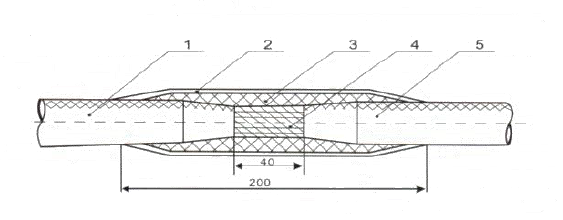

1.電力電纜2.聚氯乙烯粘帶3.自粘性膠帶4.裸銅線5.電機引出線電纜
電電纜接線圖
關鍵詞:
DQJX下吸式潛水泵
